SketchUp – tip: využití nástroje dělení

Vytvořte si v aplikaci schodiště

Na včerejším workshopu jsem řešil vytvoření dřevěného skládacího lehátka, kdy jsem pro jednotlivá žebra využil dělení objektu. Jeden z účastníků měl dotaz, zda by tohoto nástroje nešlo použít i při vytvoření schodů. Nedávno jsem podobný tip zaznamenal i na jednom z kanálů pro aplikaci SketchUp, takže se teď o něj podělím.

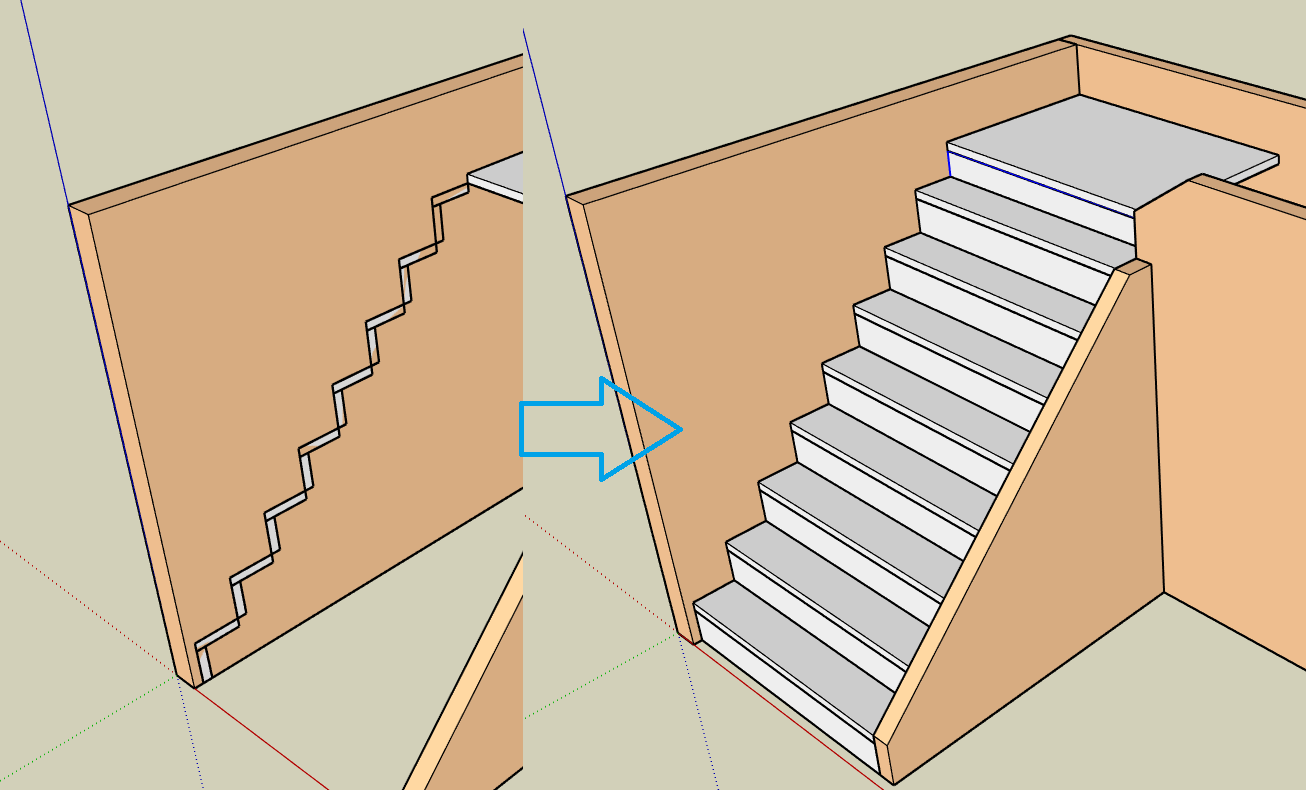

Vytvoření schodiště pomocí nástroje dělení v aplikaci SketchUP

Nástroj Dělení (Divide)

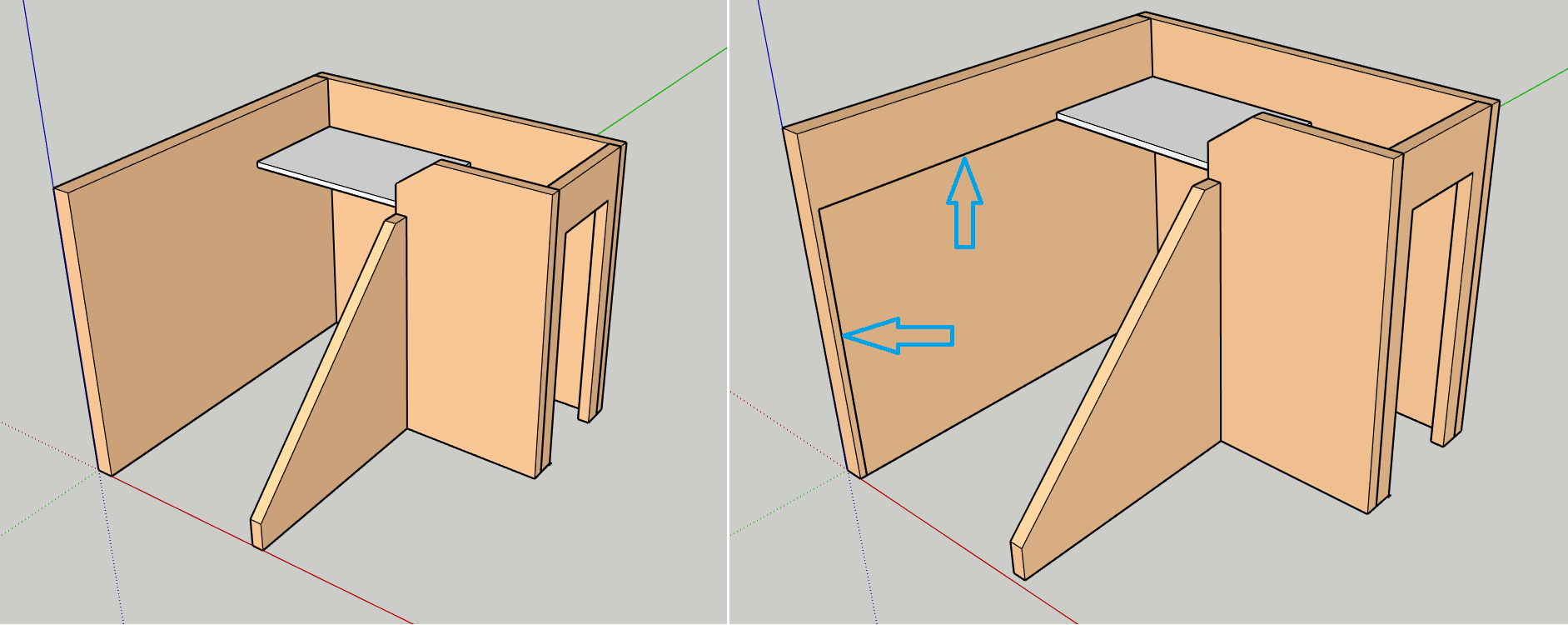

Vycházejme ze situace, viz levá část následujícího obrázku. Doplníme pomocí nástroje čára (Line) dvě úsečky, vycházející z předpokládaného prvního schodu a končící na posledním.



Doplnění dvou úseček pomocí nástroje čára

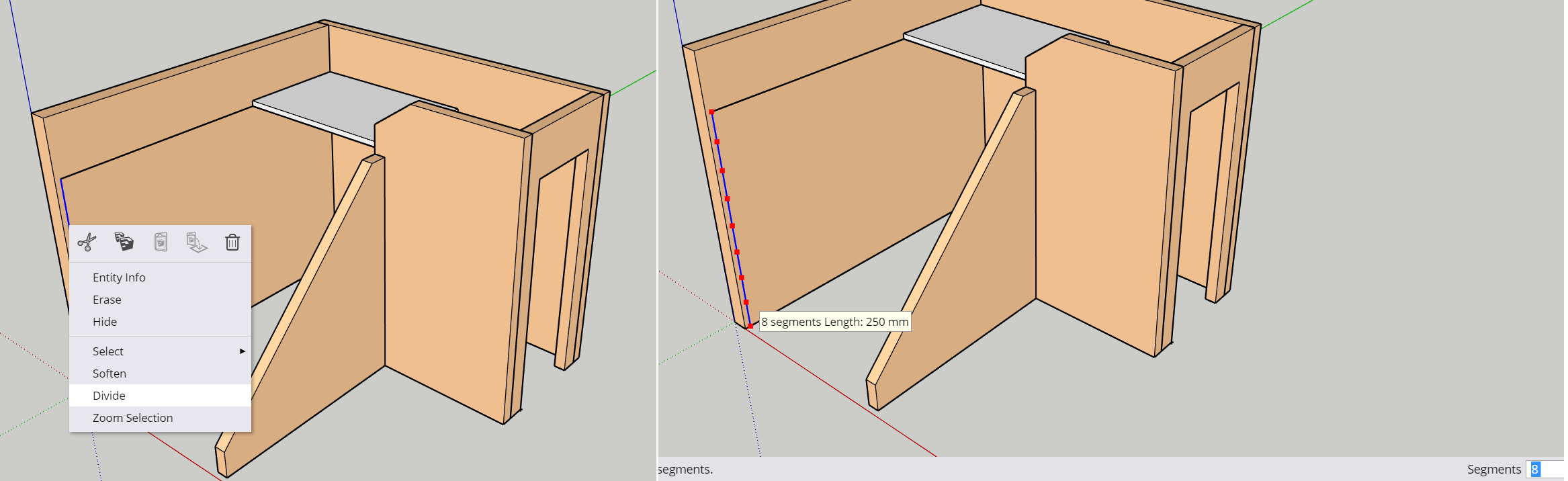

Následně čáru pomocí výběru označíme a z nabídky pravého tlačítka myši zvolíme Divide (dělení). Pohybem myši ve směru čáry od středu zvyšujeme rovnoměrný počet dílků, naopak ke středu ho zmenšujeme. Kliknutím daný počet přijmeme. Počet dílků můžeme také zadat v poli hodnot na výzvu Segments. Totéž zopakujeme pro druhou úsečku.



Čáru pomocí výběru označíme a z nabídky pravého tlačítka myši zvolíme Divide

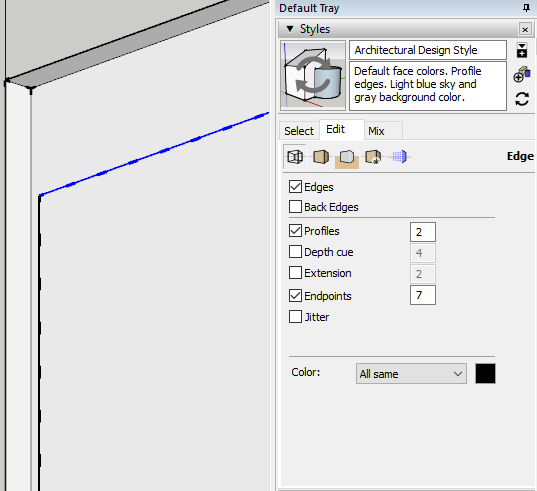

Pro lepší viditelnost bodů doporučuji otevřít okno stylů, přejít na kartu Edit a zapnout viditelnost bodů.



Zapnutí viditelnosti bodů na kartě Edit



Schodiště

Nakreslíme úsečku z prvního bodu dělení a ukončíme ji pomocí trasování prvního bodu dělení na druhé úsečce. Zbytek dělených úseček můžeme vymazat, neboť jsme získali základ pro první schod.

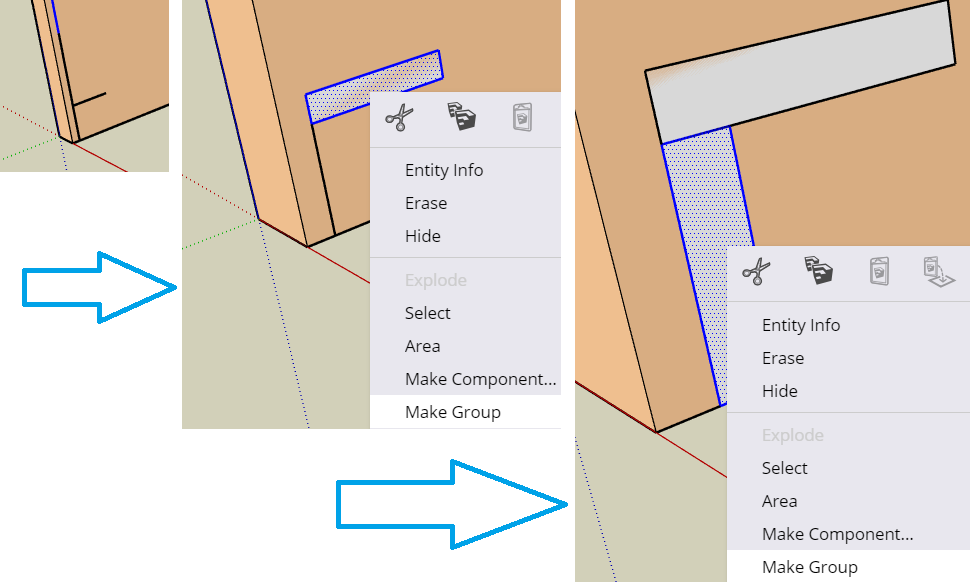

Pomocí nástroje čára doplňte obdélníkový tvar a vytvořte z něj skupinu. Následně obdobným způsobem doplňte druhý obdélníkový tvar a opět z něj vytvořte skupinu. Nakonec obě skupiny označte a vytvořte z nich komponentu.



Doplnění obdélníkového tvaru a vytvoření skupiny



Pak stačí již jen komponentu rozkopírovat na požadovaný počet schodů. Následně editujeme komponentu a hned na to skupinu obdélníkového tvaru, pro který použijeme vysunutí Push/Pull. Po ukončení editace skupiny editujeme i druhou skupinu obdélníkového tvaru stejným způsobem. Dokončíme editaci komponenty. Díky tomu, že skupiny tvoří komponentu, získáme hned všechny schody jedinou editací.



Rozkopírování komponenty na počet schodů a její editace
